自钻螺丝尺寸：IFI与DIN完整对照指南
IFI（#4-#14）与DIN（ST2.9-ST6.3）自钻螺丝尺寸对照指南。包含钻孔直径、线材直径及对应钻尾模具规格。
了解自钻螺丝尺寸标准
自钻螺丝采用两大国际标准进行尺寸标注：
- IFI（美国工业紧固件协会） — 美国标准，使用编号标识（#4、#6、#7、#8、#10、#12、#14）
- DIN（德国标准化学会） — 欧洲标准，使用ST（自攻）公制标识（ST2.9、ST3.5、ST3.9、ST4.2、ST4.8、ST5.5、ST6.3）
两种体系仅可作近似对照，不能视为公差、试验方法及材料要求完全相同。如果您从事螺丝国际贸易，两种标准都需要了解。
IFI与DIN完整对照表
下列 Dø 和系列范围来自 ZLD 产品目录，并非 IFI 或 DIN 规定的模具尺寸表。大径仅为近似参考，验收须依据适用标准版本及已确认螺丝图纸。L 型号不等于钻穿能力认证或结构用途许可，须结合实际槽长、总穿透厚度、材料牌号及安装试验确认。
| IFI尺寸 | DIN尺寸 | 大径(mm) | 钻孔直径Dø(mm) |
|---|---|---|---|
| #4 | ST 2.9 | 2.845 | 2.2–2.4 |
| #6 | ST 3.5 | 3.505 | 2.7–2.9 |
| #7 | ST 3.9 | 3.810 | 3.0–3.2 |
| #8 | ST 4.2 | 4.166 | 3.3–3.6 |
| #10 | ST 4.8 | 4.826 | 3.7–4.2 |
| #12 | ST 5.5 | 5.486 | 4.3–5.1 |
| #14 | ST 6.3 | 6.350 | 5.3–5.7 |
各螺丝尺寸对应的钻尾模具
每种螺丝尺寸需要特定的钻尾模具。模具必须精确匹配螺丝的线材直径、尖端直径和目标钻孔直径。以下是典型的对应关系：
IFI #4 / DIN ST 2.9（最小尺寸）
- 目录钻尾直径 Dø：2.2–2.4 mm
- 可用系列：L1–L2
- 各系列模具型式：L1–L2: MA/MB
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
IFI #6 / DIN ST 3.5
- 目录钻尾直径 Dø：2.7–2.9 mm
- 可用系列：L1–L3
- 各系列模具型式：L1–L3: MA/MB
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
IFI #7 / DIN ST 3.9
- 目录钻尾直径 Dø：3.0–3.2 mm
- 可用系列：L1–L3
- 各系列模具型式：L1–L3: MA/MB
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
IFI #8 / DIN ST 4.2
- 目录钻尾直径 Dø：3.3–3.6 mm
- 可用系列：L1–L4
- 各系列模具型式：L1–L3: MA/MB; L4: MB
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
IFI #10 / DIN ST 4.8
- 目录钻尾直径 Dø：3.7–4.2 mm
- 可用系列：L1–L5
- 各系列模具型式：L1–L3: MA/MB; L4–L5: MB
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
IFI #12 / DIN ST 5.5
- 目录钻尾直径 Dø：4.3–5.1 mm
- 可用系列：L1–L7
- 各系列模具型式：L1–L3: MA/MB; L4: MB; L5–L7: MC
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
IFI #14 / DIN ST 6.3（最大尺寸）
- 目录钻尾直径 Dø：5.3–5.7 mm
- 可用系列：L1–L7
- 各系列模具型式：L1–L3: MB; L4–L7: MC
- 线径、钻尾宽须按牙型和已确认图纸分别核对，不应与 Dø 混为一项尺寸。
根据基材选择合适的L系列
从已确认螺丝图纸和额定钻孔要求出发，再匹配目录尺寸、Dø、槽长、MA/MB/MC型式及机器接口。L1–L7是目录系列，不是已认证板厚分段。
| 选型输入 | 需要明确的内容 |
|---|---|
| 装配 | 总穿透厚度、间隙、基材牌号与厚度，以及螺纹啮合前的空间 |
| 成品紧固件 | 材质、硬化、防腐表面处理及额定钻孔试验条件 |
| 钻尾几何 | 图纸中的实际槽长、钻尾直径、钻尾宽及无牙区 |
| 生产模具 | 可用目录型号、模座尺寸、坯料尺寸和成形路线 |
较长钻尾可为特定装配提供所需空间，但不能仅凭长度证明钻穿能力或安装速度。成品应在约定基材及安装条件下试验。
区域市场偏好
按已确认客户需求、项目规范及进口市场要求选择尺寸与标准版本。记录确切公称标识、头型和已批准图纸；地区名称本身不能定义产品。
需要验证的质量指标
核对图纸尺寸与公差、槽面及刃口处理、半模对中、机器适配和供方材料身份；约定测量方法及合格产出试验。M9须取得供方具体牌号定义。
为您的螺丝尺寸找到合适的模具

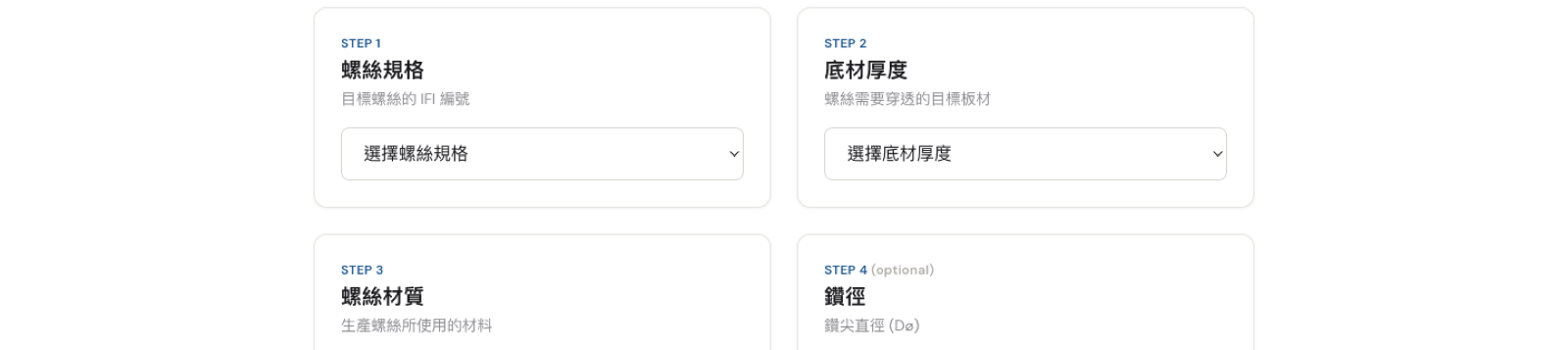

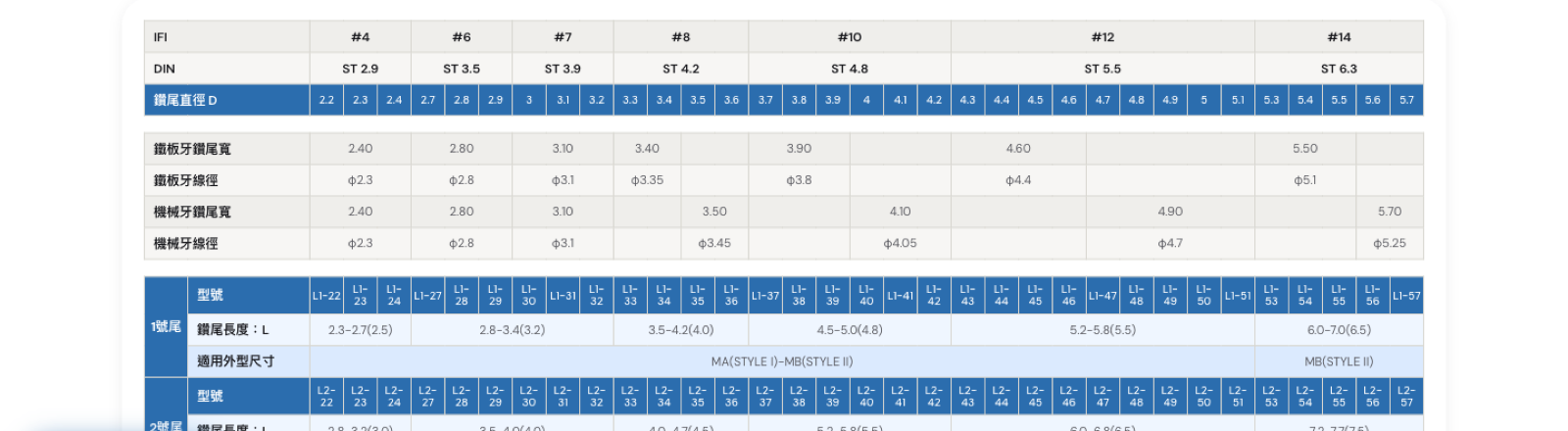

众联达精密模具制造全系列自钻螺丝钻尾模具——IFI #4至#14、DIN ST2.9至ST6.3——涵盖全部七个 L 系列。使用我们的交互式规格表查找适合您螺丝的确切模具编号，或联系我们了解定制规格。
相关阅读
常见问题
IFI 和 DIN 的自钻螺丝尺寸怎么换算？
常用对照：#4≈ST2.9、#6≈ST3.5、#7≈ST3.9、#8≈ST4.2、#10≈ST4.8、#12≈ST5.5、#14≈ST6.3。两个标准覆盖的物理尺寸范围相近，但公差、测试方法和材料要求并不完全相同，出口订单要按目标市场标准执行。
国内和出口市场最常用的自钻螺丝尺寸是哪个？
按客户订单及目的地规范确定备货尺寸。#8/ST4.2与#10/ST4.8可作尺寸参考，但近似对照不代表产品可互换，也不能证明市场占比。
怎么根据板厚选钻尾模具的 L 系列？
板厚只是装配输入之一。先确定已批准钻尾几何与经过试验的成品额定能力，再按螺丝尺寸查找可用目录系列。L型号本身不能证明板厚能力或结构用途。
采购钻尾模具时要验证哪些质量指标？
核对图纸尺寸与公差、槽面及刃口处理、半模对中、机器适配和供方材料身份；约定测量方法及合格产出试验。M9须取得供方具体牌号定义。
