قطر یکسان 5.5 میلی‌متر، نوک مته متفاوت: چرا؟

پاسخ کوتاه

دو پیچ سرمته‌ای می‌توانند قطر اسمی یکسان 5.5 میلی‌متر داشته باشند و با این حال به مشخصات نوک متفاوتی نیاز پیدا کنند.

دلیلش ساده است: قطر پیچ تنها یکی از پارامترهاست.

متریالی که سوراخ می‌شود، ضخامت متریال، ظرفیت سوراخ‌کاری موردنیاز و هندسه نوک مته، همگی بر نحوه عملکرد لازم نوک اثر می‌گذارند.

وقتی هندسه نوک موردنیاز تغییر کند، مشخصات قالب نوک مته متناظر نیز ممکن است نیاز به تغییر داشته باشد.

قطر پیچ به‌تنهایی نوک را تعریف نمی‌کند

قطر 5.5 میلی‌متر اندازه اسمی پیچ را بیان می‌کند، اما نیاز سوراخ‌کاری را به‌طور کامل تعریف نمی‌کند.

پیچ سرمته‌ای هم‌زمان هم ابزار برشی است و هم اتصال‌دهنده. پیش از آنکه رزوه بتواند به‌درستی با متریال درگیر شود، نوک باید ابتدا قطعه‌کار را سوراخ کند و سوراخ لازم را بسازد.

یعنی دو پیچ با قطر اسمی یکسان همچنان می‌توانند در شرایط سوراخ‌کاری بسیار متفاوتی کار کنند.

ضخامت متریال نیاز سوراخ‌کاری را تغییر می‌دهد

یکی از مهم‌ترین عوامل، ضخامت متریالی است که سوراخ می‌شود.

نوک باید طول و توان برشی کافی داشته باشد تا پیش از آغاز درگیری رزوه، متریال را سوراخ کند.

اگر درگیری رزوه پیش از عبور کامل نوک از متریال آغاز شود، تخلیه براده می‌تواند دشوارتر شود و حرارت و مقاومت سوراخ‌کاری افزایش یابد. در موارد شدید، این وضعیت می‌تواند به گیرکردن یا شکستن پیچ منجر شود.

به همین دلیل طول نوک ارتباط نزدیکی با ضخامتی دارد که پیچ برای سوراخ‌کردن آن طراحی شده است — و دقیقاً به همین خاطر راهنمای انتخاب قالب نوک مته پیش از محدودکردن سری L، از ضخامت بستر شروع می‌کند.

ظرفیت سوراخ‌کاری با طول پیچ فرق دارد

مفهوم مهم دیگر ظرفیت سوراخ‌کاری است.

ظرفیت سوراخ‌کاری بازه ضخامت متریالی را توصیف می‌کند که نوک برای عبور از آن طراحی شده است. این با طول کل پیچ فرق دارد.

پیچ بلندتر به‌طور خودکار ظرفیت سوراخ‌کاری بیشتری فراهم نمی‌کند.

نیاز سوراخ‌کاری پیش از هر چیز به طراحی و هندسه خودِ نوک بستگی دارد.

بنابراین هنگام انتخاب یا تطبیق قالب نوک مته، توجه صرف به موارد زیر کافی نیست:

• قطر پیچ

• طول کل پیچ

ظرفیت سوراخ‌کاری موردنیاز نیز باید در نظر گرفته شود.

در قطر یکسان چه چیزهایی می‌تواند متفاوت باشد؟

حتی وقتی قطر اسمی پیچ ثابت بماند، نوک می‌تواند در چند مورد مهم متفاوت باشد:

• طول نوک

• طول و هندسه شیار

• هندسه لبه برش

• شکل و زاویه نوک

• ظرفیت کلی سوراخ‌کاری

این ویژگی‌ها بر نحوه شروع برش پیچ، تخلیه براده، مدیریت حرارت و گذار از سوراخ‌کاری به درگیری رزوه اثر می‌گذارند.

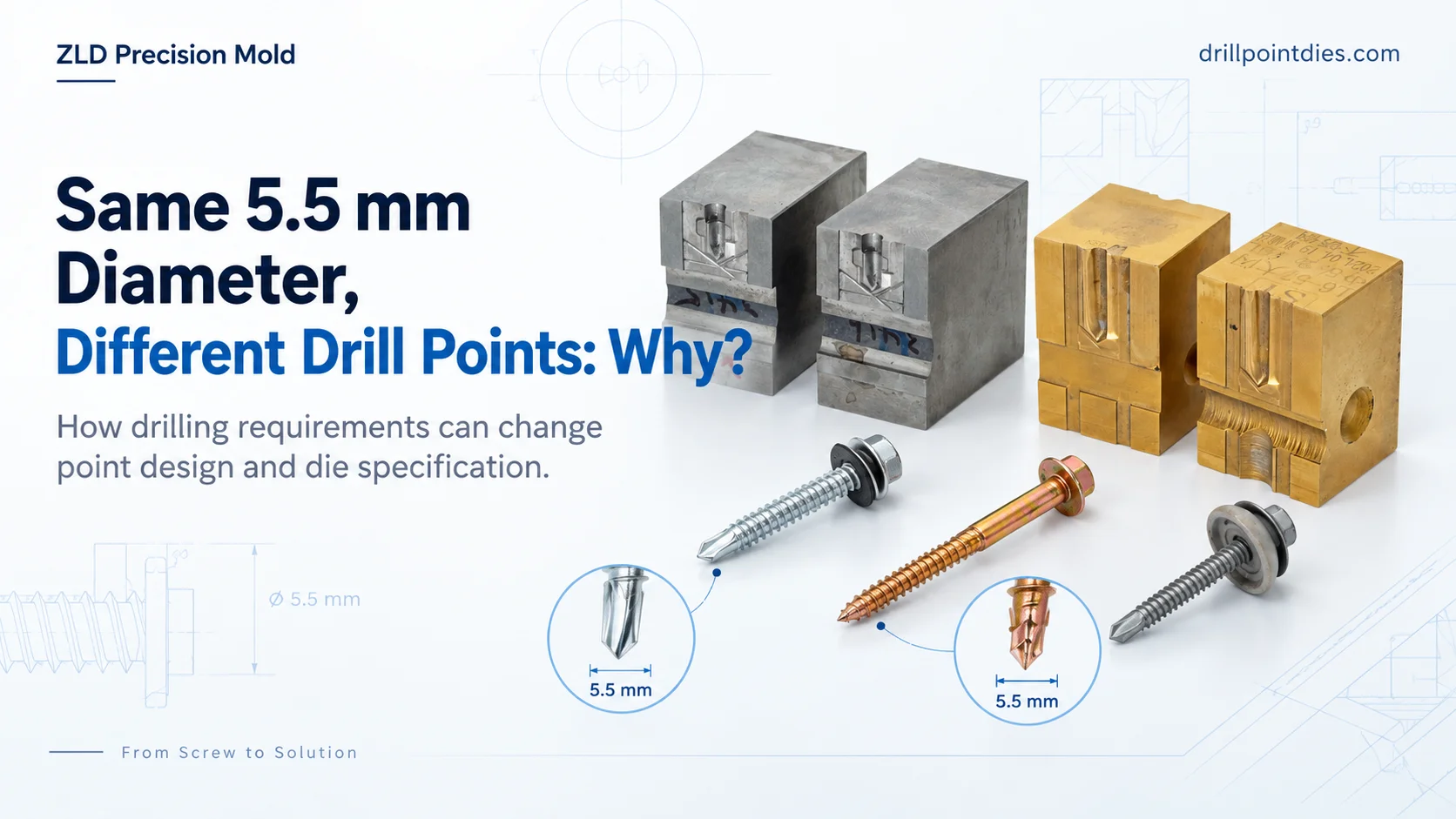

پس دو پیچ سرمته‌ای 5.5 میلی‌متری ممکن است از نظر اندازه کلی شبیه به نظر برسند اما طراحی نوک آن‌ها به‌وضوح متفاوت باشد.

چرا قالب نوک مته هم می‌تواند متفاوت باشد؟

قالب نوک مته برای شکل‌دادن هندسه موردنیاز نوک پیچ به کار می‌رود.

اگر طول نوک، هندسه شیار، هندسه لبه برش یا سایر ویژگی‌های نوک تغییر کند، قالب نیز باید طوری طراحی شود که آن هندسه را درست شکل دهد.

رابطه عملی چنین است:

نیاز سوراخ‌کاری ← مشخصات نوک ← مشخصات قالب نوک مته

به همین دلیل قطر پیچ به‌تنهایی برای تعریف یک قالب نوک مته کافی نیست.

یک پیچ سرمته‌ای 5.5 میلی‌متری به‌طور خودکار با یک مشخصات ثابت قالب متناظر نیست. برای رسیدن به کد مشخص قالب، قطر سوراخ‌کاری و سری L را در جدول کامل مشخصات تطبیق دهید.

جنس متریال هم مهم است

نوع و سختی متریالی که سوراخ می‌شود نیز بر عملکرد سوراخ‌کاری اثر می‌گذارد.

فولاد، فولاد زنگ‌نزن، آلومینیوم و سایر متریال‌ها هنگام برش دقیقاً یکسان رفتار نمی‌کنند.

متریال‌های متفاوت می‌توانند نیازهای متفاوتی ایجاد کنند در:

• شرایط برش

• مدیریت حرارت

• تخلیه براده

• دوام نوک

برای متریال‌های سخت‌تر یا سخت‌تراش‌تر، این عوامل اهمیت ویژه‌ای پیدا می‌کنند.

به همین دلیل انتخاب نوک باید همیشه به کاربرد واقعی گره بخورد و صرفاً بر پایه قطر پیچ نباشد.

چگونه قالب نوک مته درست را پیدا کنیم؟

در تولید واقعی، مطمئن‌ترین نقطه شروع معمولاً همان اطلاعاتی است که همین حالا در اختیار دارید.

مراجع مفید می‌تواند شامل موارد زیر باشد:

• نقشه فنی

• نمونه پیچ

• قالب نوک مته موجود

• عکس‌های واضح از قالب موجود

• ویدئوی تست یا تولید

این مراجع به مهندسان کمک می‌کند هندسه نوک موجود را بررسی کنند و نیاز واقعی تولید را بهتر بفهمند.

از آنجا، مشخصات قالب نوک مته را می‌توان پیش از نمونه‌سازی و تولید آزمایشی دقیق‌تر بررسی کرد.

به‌جای آنکه صرفاً به تأمین‌کننده بگویید:

«یک قالب نوک مته 5.5 لازم دارم.»

بسیار مفیدتر است که خودِ پیچ، نقشه، قالب قدیمی یا یک مرجع تولیدی را ارائه کنید.

این کار عدم‌قطعیت را کم می‌کند و دقت تطبیق قالب را بالا می‌برد.

جمع‌بندی

نکته اصلی ساده است:

قطر یکسان همیشه به معنای نوک یکسان نیست.

دو پیچ سرمته‌ای 5.5 میلی‌متری ممکن است برای متریال‌های متفاوت، ضخامت‌های متفاوت و نیازهای متفاوت ظرفیت سوراخ‌کاری طراحی شده باشند.

این تفاوت‌ها می‌تواند به هندسه‌های متفاوت نوک و در نتیجه به مشخصات متفاوت قالب نوک مته بینجامد.

برای تطبیق قالب نوک مته، قطر تنها نقطه شروع است، نه مشخصات کامل.

نیاز به بررسی مشخصات یک قالب نوک مته دارید؟ نقشه، نمونه پیچ، قالب قدیمی، عکس قالب یا ویدئوی تست خود را برای بررسی فنی به مهندسان ما بفرستید.
