व्यास वही 5.5 mm, फिर भी ड्रिल पॉइंट अलग क्यों?

सीधा जवाब

दो स्क्रू का नाममात्र व्यास 5.5 mm हो सकता है, फिर भी पॉइंट विनिर्देश अलग हो सकते हैं।

कारण है: व्यास केवल एक मापदंड है।

आधार सामग्री, मोटाई, आवश्यक क्षमता और पॉइंट ज्यामिति सभी नोक का आवश्यक प्रदर्शन तय करते हैं।

ज्यामिति बदले तो मेल खाने वाली डाई भी बदल सकती है।

केवल स्क्रू व्यास से पॉइंट तय नहीं होता

5.5 mm नाममात्र आकार बताता है, पूरी ड्रिलिंग आवश्यकता नहीं।

सेल्फ-ड्रिलिंग स्क्रू कटिंग औज़ार और फास्टनर दोनों का काम करता है। थ्रेड सही पकड़ बनाए, उससे पहले पॉइंट को पदार्थ पार कर उपयुक्त छेद बनाना होता है।

इसलिए समान व्यास वाले स्क्रू भी अलग ड्रिलिंग परिस्थितियों में काम कर सकते हैं।

मोटाई ड्रिलिंग आवश्यकता बदलती है

सबसे महत्वपूर्ण कारकों में ड्रिल की जाने वाली सामग्री की मोटाई है।

थ्रेड लगने से पहले पूरा प्रवेश करने के लिए नोक में पर्याप्त लंबाई और कटिंग क्षमता चाहिए।

पहले थ्रेड लगने पर चिप निकासी कठिन, गर्मी और प्रतिरोध अधिक हो सकते हैं। गंभीर स्थिति में स्क्रू अटक या टूट सकता है।

इसीलिए पॉइंट लंबाई और लक्ष्य मोटाई का निकट संबंध है। डाई चयन मार्गदर्शिका L-श्रृंखला चुनने से पहले मोटाई देखती है।

ड्रिलिंग क्षमता और स्क्रू लंबाई अलग हैं

ड्रिलिंग क्षमता नोक द्वारा पार की जाने वाली सामग्री की मोटाई सीमा है। यह स्क्रू की कुल लंबाई से अलग है।

लंबा स्क्रू अपने आप अधिक क्षमता नहीं देता।

आवश्यकता मुख्यतः पॉइंट डिज़ाइन और ज्यामिति से तय होती है।

इसलिए केवल ये देखना पर्याप्त नहीं:

• स्क्रू व्यास
• कुल स्क्रू लंबाई

आवश्यक ड्रिलिंग क्षमता भी शामिल करें।

समान व्यास पर क्या अलग हो सकता है?

महत्वपूर्ण अंतर:

• पॉइंट लंबाई
• फ्लूट लंबाई और ज्यामिति
• कटिंग एज ज्यामिति
• पॉइंट आकार और कोण
• कुल ड्रिलिंग क्षमता

ये कटिंग शुरुआत, चिप निकासी, ताप प्रबंधन और थ्रेड पकड़ की शुरुआत को बदलते हैं।

दो 5.5 mm स्क्रू का कुल आकार समान दिख सकता है लेकिन नोक स्पष्ट रूप से अलग हो सकती है।

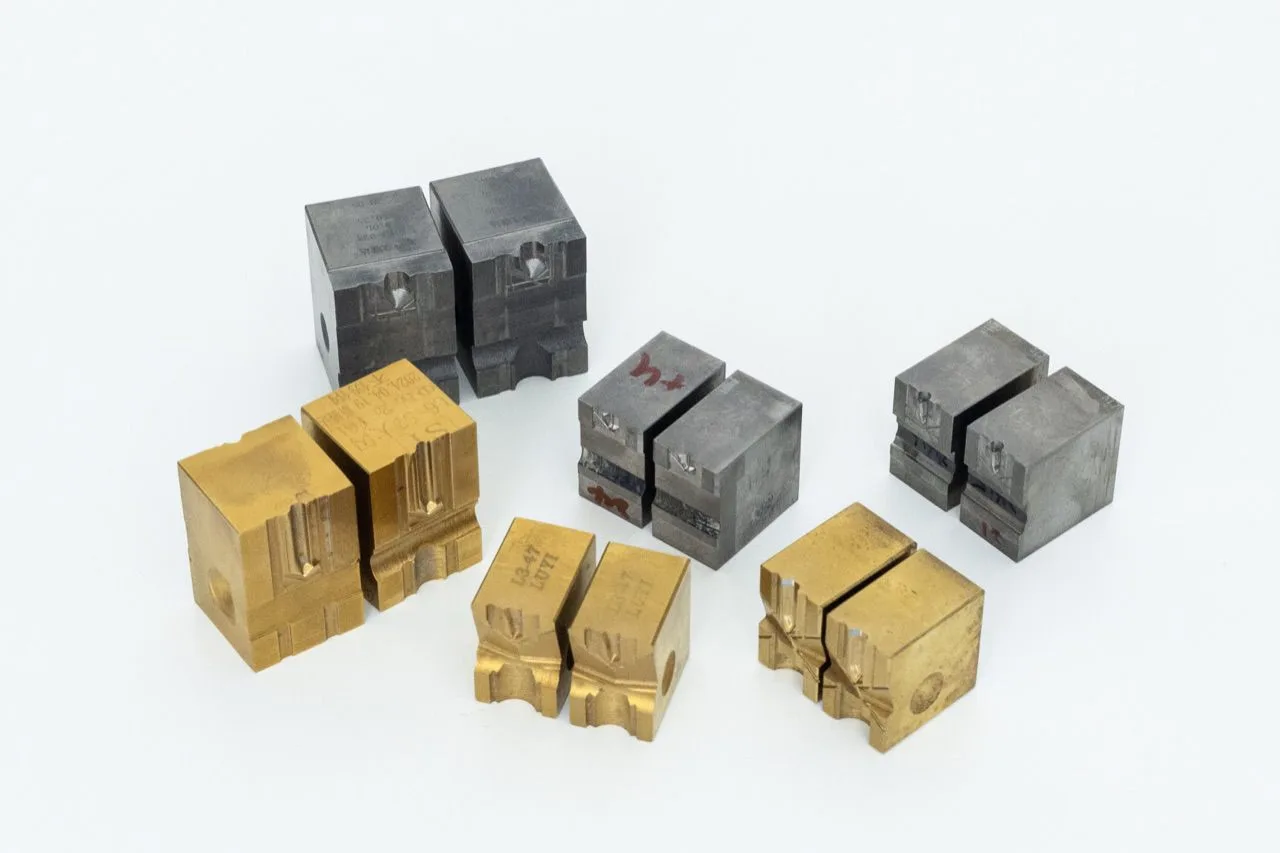

डाई भी अलग क्यों हो सकती है?

डाई स्क्रू की आवश्यक पॉइंट ज्यामिति बनाती है।

लंबाई, फ्लूट, एज या अन्य विशेषता बदले तो डाई को वही नया आकार सही बनाना चाहिए।

संबंध है:

ड्रिलिंग आवश्यकता → पॉइंट विनिर्देश → डाई विनिर्देश

इसीलिए केवल स्क्रू व्यास डाई का पूरा विनिर्देश नहीं है।

5.5 mm स्क्रू एक ही निश्चित डाई से नहीं जुड़ता। कोड चुनने के लिए पूरी तालिका में ड्रिल व्यास और L-श्रृंखला मिलाएँ।

सामग्री भी महत्वपूर्ण है

ड्रिल की जाने वाली सामग्री का प्रकार और कठोरता प्रदर्शन बदलते हैं।

स्टील, स्टेनलेस, एल्युमिनियम और अन्य पदार्थ कटिंग में एक जैसा व्यवहार नहीं करते।

बदलने वाली आवश्यकताएँ:

• कटिंग परिस्थिति
• ताप प्रबंधन
• चिप निकासी
• पॉइंट टिकाऊपन

कठिन या अधिक कठोर पदार्थ में ये और महत्वपूर्ण होते हैं।

इसलिए चयन वास्तविक अनुप्रयोग से करें, केवल स्क्रू व्यास से नहीं। डाई सामग्री का चुनाव अलग से फॉर्म होने वाले वायर की स्थिति से भी जुड़ा है।

सही डाई कैसे मिलाएँ?

उत्पादन में सबसे भरोसेमंद शुरुआत उपलब्ध जानकारी है:

• तकनीकी ड्रॉइंग
• स्क्रू नमूना
• मौजूदा डाई
• डाई की साफ़ तस्वीर
• ट्रायल या उत्पादन वीडियो

इनसे इंजीनियर मौजूदा ज्यामिति और वास्तविक उत्पादन आवश्यकता समझते हैं।

फिर नमूना और ट्रायल से पहले विनिर्देश अधिक सटीक जाँचा जा सकता है।

केवल यह कहने के बजाय:

"मुझे 5.5 mm की डाई चाहिए।"

वास्तविक स्क्रू, ड्रॉइंग, डाई या उत्पादन संदर्भ भेजना अधिक उपयोगी है।

इससे अनिश्चितता घटती है और मिलान की सटीकता बढ़ती है।

निष्कर्ष

एक ही व्यास का अर्थ हमेशा एक ही ड्रिल पॉइंट नहीं है।

दो 5.5 mm स्क्रू अलग सामग्री, मोटाई और क्षमता के लिए बने हो सकते हैं।

इनसे नोक ज्यामिति और डाई विनिर्देश दोनों बदल सकते हैं।

व्यास शुरुआत है, पूरा डाई विनिर्देश नहीं।

डाई जाँच में सहायता चाहिए? ड्रॉइंग, स्क्रू नमूना, पुरानी डाई, तस्वीर या ट्रायल वीडियो हमारे इंजीनियरों को भेजें।
