Bohrspitzenmatrizen

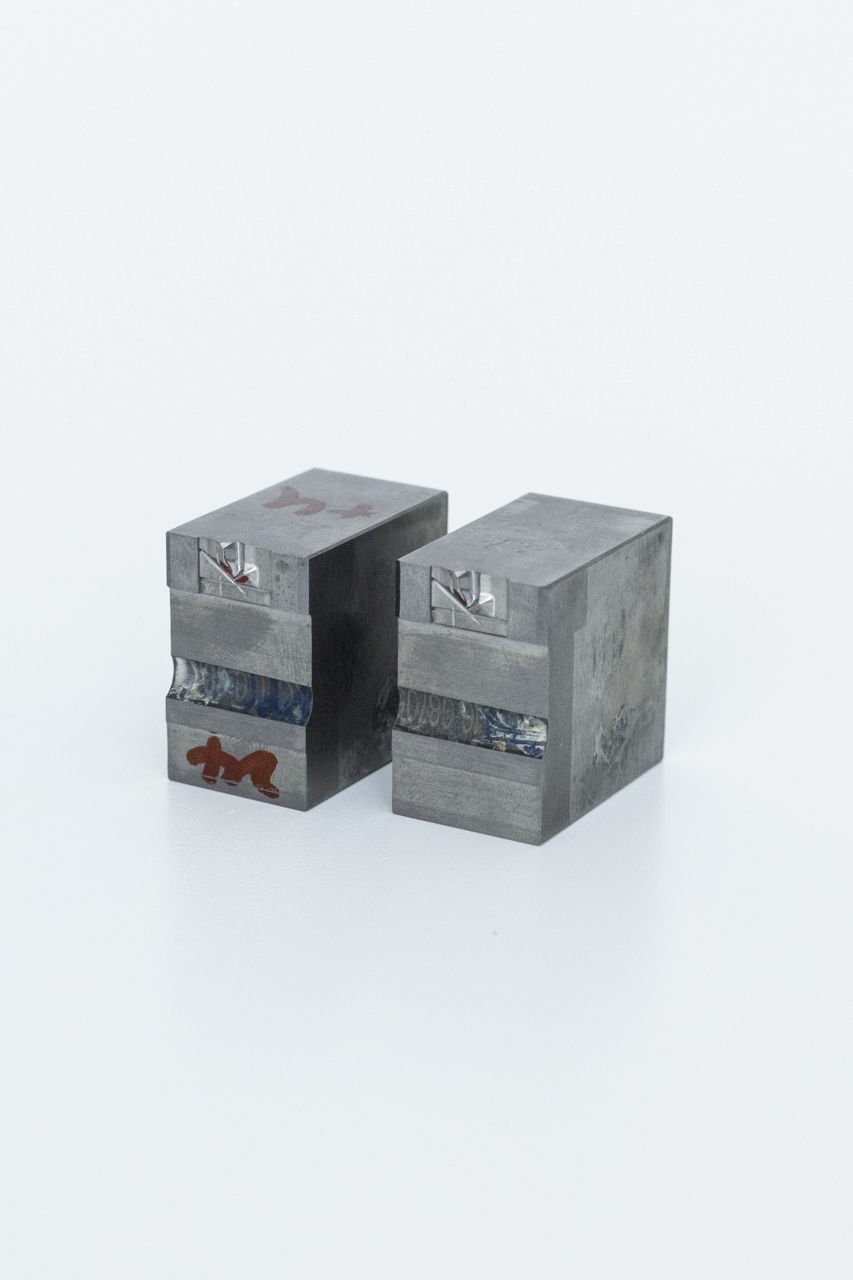

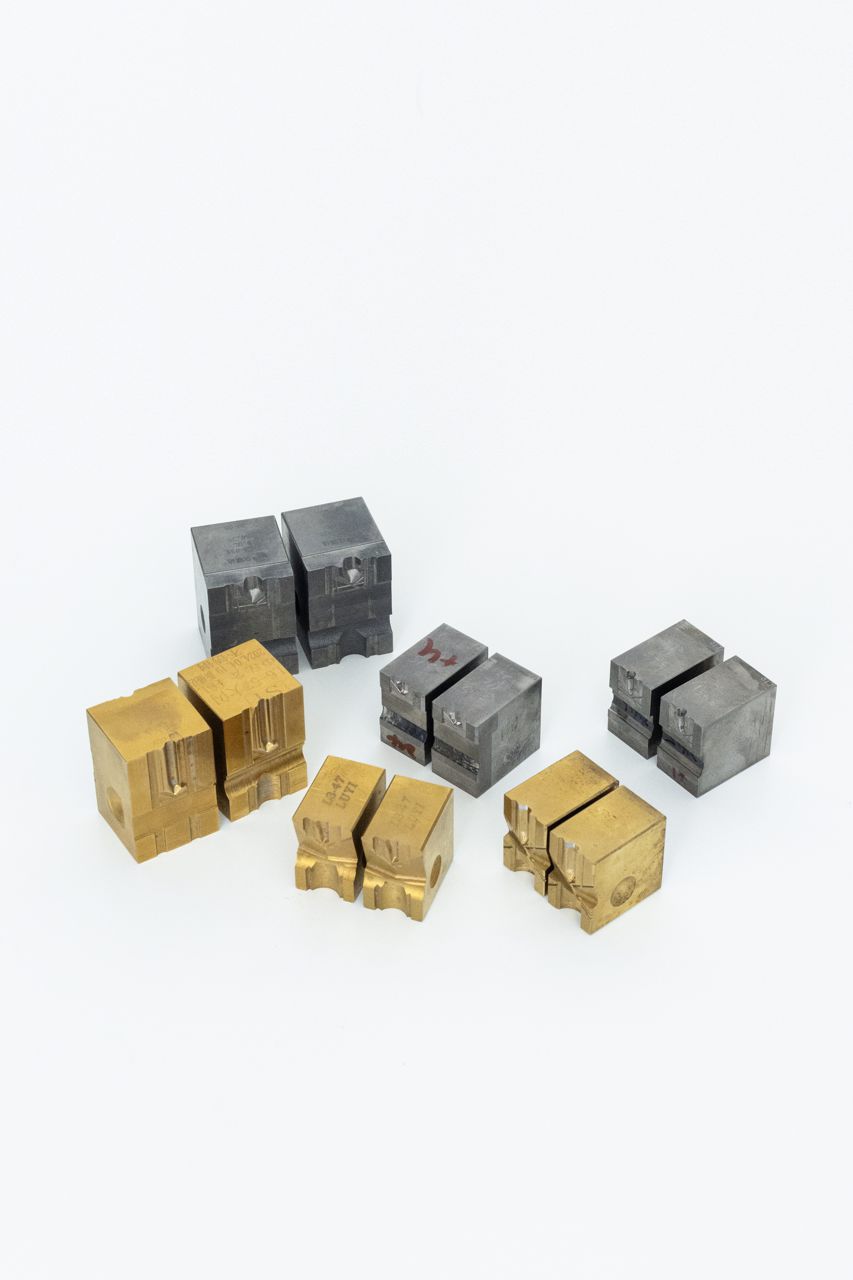

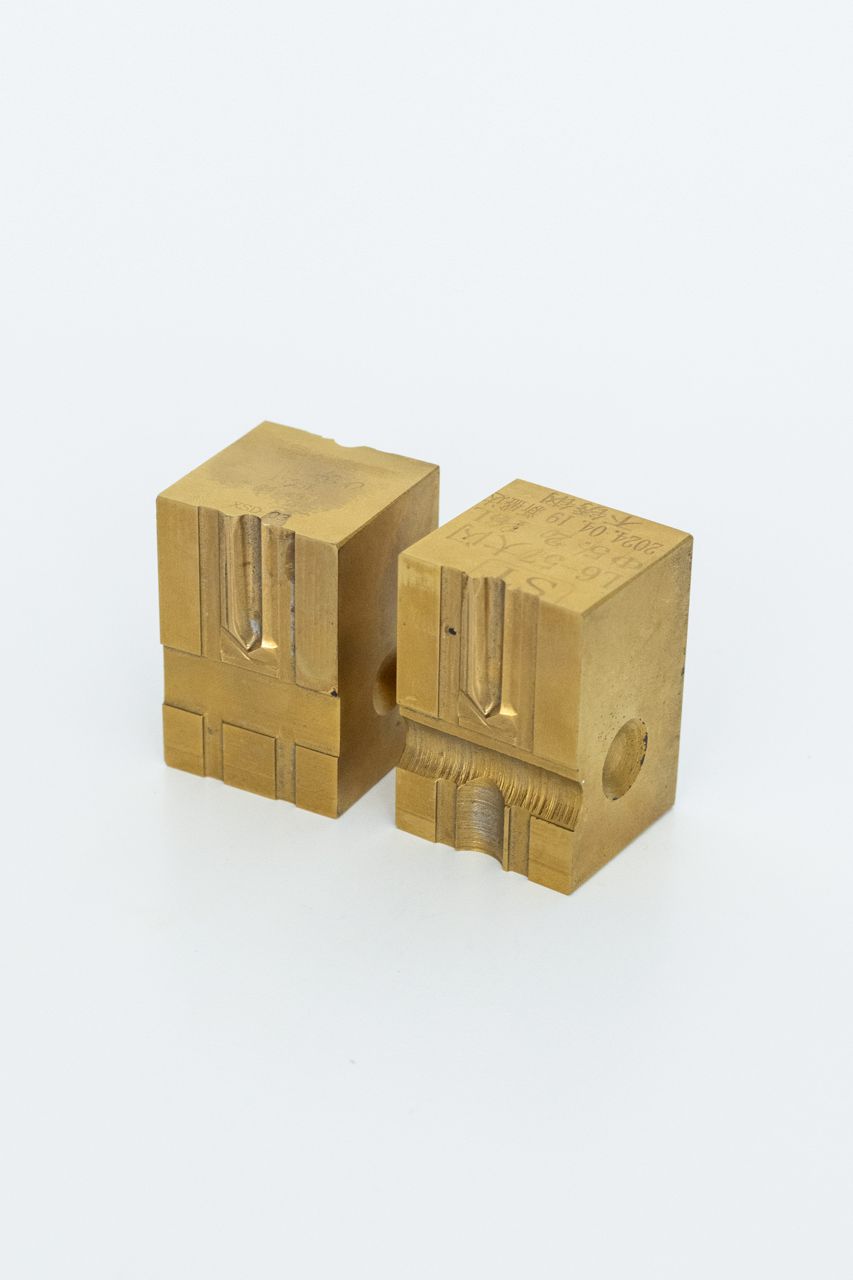

Die unten gezeigten Artikel sind repräsentative Muster. Wir unterstützen Standard-Matrizengrößen Nr. 1–Nr. 6 und mehrere Spitzenstile, mit HSS oder Hartmetall nach Zeichnung, Muster oder Produktionsanforderung. Die endgültigen Maße werden anhand Ihrer Zeichnung, Ihres Musters oder Ihrer Produktionsanforderung bestätigt.
Weitere Spezifikationen, Spitzentypen und Materialien können nach Ihrer Zeichnung, Ihrem Schraubenmuster oder Fotos einer alten Matrize gefertigt werden.
Bohrspitzenmatrize Spezifikationstabelle
ZLD Präzisionsmatrizen fertigt Bohrspitzenmatrizen, die die gesamte Palette der Bohrschraubengrößen von IFI #4 bis #14 (DIN ST2.9 bis ST6.3) abdecken. Unsere Matrizen sind in sieben Serien — L1 bis L7 — erhältlich, jede optimiert für einen bestimmten Schraubengrößenbereich und Nutlängenbedarf.
Die nachstehende Spezifikationstabelle ordnet jedem Bohrspitzenmatrizen-Code die entsprechende Schraubengröße, den Bohrdurchmesser (Dø), den Spitzendurchmesser, den Drahtdurchmesser, die Nutlänge und den Matrizen-Stil zu. Die IFI- und DIN-Zeilen identifizieren den Schraubenstandard; die Bohrdurchmesser-Zeile zeigt die exakte Spitzengeometrie; POINT DIA und WIRE DIA definieren die Matrizen-Kontaktabmessungen; FLUTE LENGTH und DP DIE STYLE geben die Kaltumformtiefe und die Matrizen-Geometrieklasse an.
Alle ZLD-Bohrspitzenmatrizen werden aus erstklassigem Hartmetall (WC) oder SKH-Schnellarbeitsstahl (M2 / M9 / M51) gefertigt und auf Mikrometer-Toleranzen präzisionsgeschliffen. Optionale PVD-Beschichtung ist für erhöhte Oberflächenhärte, Schmierung und Verschleißfestigkeit in Hochgeschwindigkeits-Produktionsumgebungen verfügbar.
So wählen Sie die richtige Matrize aus: Finden Sie zuerst die IFI- oder DIN-Bezeichnung Ihrer Zielschraube in den oberen Kopfzeilen, wählen Sie dann die L-Serie, die zu Ihrer erforderlichen Nutlänge und Ihrem Matrizen-Stil passt (MA für kleine Schrauben, MB für mittlere, MC für die größten Größen). Kontaktieren Sie ZLD für Sonderausführungen oder OEM-Anforderungen.
Schnellsuche — Schraubengröße auswählen, um passende Matrizen zu markieren:
| IFI | #4 | #6 | #7 | #8 | #10 | #12 | #14 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN | ST 2.9 | ST 3.5 | ST 3.9 | ST 4.2 | ST 4.8 | ST 5.5 | ST 6.3 | |||||||||||||||||||||||||||
| BOHRDURCHM. (Dø) | 2.2 | 2.3 | 2.4 | 2.7 | 2.8 | 2.9 | 3 | 3.1 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | 3.9 | 4 | 4.1 | 4.2 | 4.3 | 4.4 | 4.5 | 4.6 | 4.7 | 4.8 | 4.9 | 5 | 5.1 | 5.3 | 5.4 | 5.5 | 5.6 | 5.7 | |
| SPITZEN-Ø (B-GEWINDE) | 2.40 | 2.80 | 3.10 | 3.40 | 3.90 | 4.60 | 5.50 | |||||||||||||||||||||||||||
| DRAHT-Ø (B-GEWINDE) | φ2.3 | φ2.8 | φ3.1 | φ3.35 | φ3.8 | φ4.4 | φ5.1 | |||||||||||||||||||||||||||
| SPITZEN-Ø (C-GEWINDE) | 2.40 | 2.80 | 3.10 | 3.50 | 4.10 | 4.90 | 5.70 | |||||||||||||||||||||||||||
| DRAHT-Ø (C-GEWINDE) | φ2.3 | φ2.8 | φ3.1 | φ3.45 | φ4.05 | φ4.7 | φ5.25 | |||||||||||||||||||||||||||
| Nr. 1 | MATRIZEN-CODE | L1-22 | L1-23 | L1-24 | L1-27 | L1-28 | L1-29 | L1-30 | L1-31 | L1-32 | L1-33 | L1-34 | L1-35 | L1-36 | L1-37 | L1-38 | L1-39 | L1-40 | L1-41 | L1-42 | L1-43 | L1-44 | L1-45 | L1-46 | L1-47 | L1-48 | L1-49 | L1-50 | L1-51 | L1-53 | L1-54 | L1-55 | L1-56 | L1-57 |
| NUTENLÄNGE | 2.3-2.7(2.5) | 2.8-3.4(3.2) | 3.5-4.2(4.0) | 4.5-5.0(4.8) | 5.2-5.8(5.5) | 6.0-7.0(6.5) | ||||||||||||||||||||||||||||
| MATRIZENTYP | MA(STYLE I)-MB(STYLE II) | MB(STYLE II) | ||||||||||||||||||||||||||||||||
| Nr. 2 | MATRIZEN-CODE | L2-22 | L2-23 | L2-24 | L2-27 | L2-28 | L2-29 | L2-30 | L2-31 | L2-32 | L2-33 | L2-34 | L2-35 | L2-36 | L2-37 | L2-38 | L2-39 | L2-40 | L2-41 | L2-42 | L2-43 | L2-44 | L2-45 | L2-46 | L2-47 | L2-48 | L2-49 | L2-50 | L2-51 | L2-53 | L2-54 | L2-55 | L2-56 | L2-57 |
| NUTENLÄNGE | 2.8-3.2(3.0) | 3.5-4.0(4.0) | 4.0-4.7(4.5) | 5.2-5.8(5.5) | 6.0-6.8(6.5) | 7.2-7.7(7.5) | ||||||||||||||||||||||||||||
| MATRIZENTYP | MA(STYLE I)-MB(STYLE II) | MB(STYLE II) | ||||||||||||||||||||||||||||||||
| Nr. 3 | MATRIZEN-CODE | L3-27 | L3-28 | L3-29 | L3-30 | L3-31 | L3-32 | L3-33 | L3-34 | L3-35 | L3-36 | L3-37 | L3-38 | L3-39 | L3-40 | L3-41 | L3-42 | L3-43 | L3-44 | L3-45 | L3-46 | L3-47 | L3-48 | L3-49 | L3-50 | L3-51 | L3-53 | L3-54 | L3-55 | L3-56 | L3-57 | |||
| NUTENLÄNGE | 4.2-4.7(4.5) | 5.0-5.7(5.5) | 6.0-7.0(6.8) | 7.2-9.0(8.0) | 8.0-9.0(9.0) | |||||||||||||||||||||||||||||
| MATRIZENTYP | MA(STYLE I)-MB(STYLE II) | MB(STYLE II) | ||||||||||||||||||||||||||||||||
| Nr. 4 | MATRIZEN-CODE | L4-33 | L4-34 | L4-35 | L4-36 | L4-37 | L4-38 | L4-39 | L4-40 | L4-41 | L4-42 | L4-43 | L4-44 | L4-45 | L4-46 | L4-47 | L4-48 | L4-49 | L4-50 | L4-51 | L4-53 | L4-54 | L4-55 | L4-56 | L4-57 | |||||||||
| NUTENLÄNGE | 6.0-6.7(6.5) | 7.2-8.5(7.5) | 10.5-12.0(12.0) | |||||||||||||||||||||||||||||||
| MATRIZENTYP | MB(STYLE II) | MC(STYLE III) | ||||||||||||||||||||||||||||||||
| Nr. 5 | MATRIZEN-CODE | L5-37 | L5-38 | L5-39 | L5-40 | L5-41 | L5-42 | L5-43 | L5-44 | L5-45 | L5-46 | L5-47 | L5-48 | L5-49 | L5-50 | L5-51 | L5-53 | L5-54 | L5-55 | L5-56 | L5-57 | |||||||||||||
| NUTENLÄNGE | 8.7-9.5(9.5) | 13.5-15.0(15.0) | ||||||||||||||||||||||||||||||||
| MATRIZENTYP | MB(STYLE II) | MC(STYLE III) | ||||||||||||||||||||||||||||||||
| Nr. 6 | MATRIZEN-CODE | L6-43 | L6-44 | L6-45 | L6-46 | L6-47 | L6-48 | L6-49 | L6-50 | L6-51 | L6-53 | L6-54 | L6-55 | L6-56 | L6-57 | |||||||||||||||||||
| NUTENLÄNGE | 15.8-17.0(17.0) | |||||||||||||||||||||||||||||||||
| MATRIZENTYP | MC(STYLE III) | |||||||||||||||||||||||||||||||||
| Nr. 7 | MATRIZEN-CODE | L7-43 | L7-44 | L7-45 | L7-46 | L7-47 | L7-48 | L7-49 | L7-50 | L7-51 | L7-53 | L7-54 | L7-55 | L7-56 | L7-57 | |||||||||||||||||||
| NUTENLÄNGE | 17.8-19.0(19.0) | |||||||||||||||||||||||||||||||||
| MATRIZENTYP | MC(STYLE III) | |||||||||||||||||||||||||||||||||
- ·Die obige Tabelle dient nur als Referenz; die endgültigen Spezifikationen können an Ihre Zeichnung, Ihr Schraubenmuster oder Ihre Produktionsanforderung angepasst werden.
- ·Wenn Sie die genaue Spezifikation oder den Spitzentyp nicht in der Tabelle finden, senden Sie uns eine Zeichnung oder ein Muster zur Bewertung.
- ·Hauptmaterialien: Schnellarbeitsstahl (HSS) und Hartmetall.
Bohrspitzenmatrizen für vielfältige Bohrschrauben-Anwendungen
Unsicher, welche Spezifikation Sie wählen sollen?
Senden Sie eine Zeichnung oder Musterfotos, und wir helfen Ihnen, vor dem Angebot die passende Spezifikation, den Spitzentyp und das Material zu bestimmen.
