Wie rechnet man IFI- und DIN-Größen ineinander um?

Gängige Zuordnung: #4≈ST2,9, #6≈ST3,5, #7≈ST3,9, #8≈ST4,2, #10≈ST4,8, #12≈ST5,5, #14≈ST6,3. Beide Normen decken ähnliche Größenbereiche ab, unterscheiden sich aber bei Toleranzen, Prüfverfahren und Werkstoffanforderungen — stets nach der Norm des Zielmarkts fertigen.

Welche Größen sind in den Märkten am gängigsten?

Planen Sie den Bestand nach freigegebenen Kundenzeichnungen und tatsächlichen Aufträgen. Ein Land oder eine Region bestimmt nicht allein die meistbestellte Größe; Normausgabe und Abnahmeanforderungen müssen ebenfalls bestätigt werden.

Wie wähle ich die L-Serie nach Plattendicke?

Die L-Serie bezeichnet eine Matrizenfamilie, keine geprüfte Bohrkapazität. Schraubengröße, Dø, Nutlänge und Form in der Kundenspezifikation und Produkttabelle abgleichen; die Verbindung am fertigen Schraubenprodukt prüfen.

Welche Qualitätsmerkmale sollte ich beim Matrizenkauf prüfen?

Prüfen Sie Zeichnungsmaße und Toleranzen, Messverfahren, Oberfläche, Ausrichtung des Paares und vollständige Werkstoffsorte. Bewerten Sie Polieren im Umformversuch; Bohr- und Verbindungsprüfungen der fertigen Schraube erfolgen separat.

Bohrschraubengrößen: Vollständiger IFI- & DIN-Querverweis-Leitfaden

Bohrschrauben-Größenstandards verstehen

Schraubennummer, Gewindeaußendurchmesser und Spitzendurchmesser Dø bezeichnen unterschiedliche Größen. IFI-Nummern lassen sich DIN-ST-Bezeichnungen näherungsweise gegenüberstellen; für die Bestellung sind Produktzeichnung und vereinbarte Normausgabe erforderlich.

In Zeichnungen und Bestellungen begegnen Ihnen unter anderem diese Bezeichnungssysteme:

IFI (Industrial Fasteners Institute) — US-amerikanisches Institut; seine Veröffentlichungen verwenden unter anderem Nummernbezeichnungen (#4, #6, #7, #8, #10, #12, #14)
DIN (Deutsches Institut für Normung) — Deutsches Normungsinstitut; einschlägige DIN-Normen verwenden metrische ST-Bezeichnungen für Blechschraubengewinde (ST2.9, ST3.5, ST3.9, ST4.2, ST4.8, ST5.5, ST6.3)

Beide Standards decken ähnliche Schraubengrößenbereiche ab und lassen sich näherungsweise querverweisen. Sie sind jedoch nicht einfach verschiedene Namen für identische Spezifikationen — sie unterscheiden sich in Toleranzen, Prüfmethoden und Materialanforderungen. Wenn Sie Schrauben international exportieren, müssen Sie beide Systeme verstehen.

Vollständiger IFI-zu-DIN-Querverweis

IFI-Größe	DIN-Näherungszuordnung	IFI-Nenndurchmesser, ca. (mm)	Spitzendurchmesser Dø (mm)
#4	ST 2.9	2.845	2.2–2.4
#6	ST 3.5	3.505	2.7–2.9
#7	ST 3.9	3.810	3.0–3.2
#8	ST 4.2	4.166	3.3–3.6
#10	ST 4.8	4.826	3.7–4.2
#12	ST 5.5	5.486	4.3–5.1
#14	ST 6.3	6.350	5.3–5.7

Der IFI-Nenndurchmesser ist eine ungefähre Größenreferenz, kein Abnahmetoleranzwert und kein DIN-Nenndurchmesser; Dø zeigt die Spitzenvarianten im ZLD-Katalog. Dø ist weder Drahtdurchmesser noch Vorbohrdurchmesser. Die näherungsweise DIN-Zuordnung bestätigt keine identischen Abnahmeanforderungen.

Bohrspitzenmatrizen-Größen nach Schraubengröße

Die folgenden Angaben zeigen die Serienverfügbarkeit je Schraubengröße. Innerhalb einer Größe wählen Sie die genaue Dø-Spalte und Nutgeometrie; Rohling, Matrizenpaar und Maschinenaufnahme werden anhand ihrer Zeichnungen abgestimmt.

IFI #4 / DIN ST 2.9 (Kleinste)

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 2.2–2.4 mm
Matrizenformen laut Katalog: L1–L2: MA / MB
Katalogvergleich: Vergleichen Sie L1 und L2 in derselben Dø-Spalte und wählen Sie die Nutlänge anhand der Zeichnung.
Verfügbare Serien: L1–L2

IFI #6 / DIN ST 3.5

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 2.7–2.9 mm
Matrizenformen laut Katalog: L1–L3: MA / MB
Katalogvergleich: Vergleichen Sie L1, L2 und L3 in der #6-Spalte; die gemeinsame Bezeichnung MA/MB bestätigt keine identischen Aufnahmemaße.
Verfügbare Serien: L1–L3

IFI #7 / DIN ST 3.9

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 3.0–3.2 mm
Matrizenformen laut Katalog: L1–L3: MA / MB
Katalogvergleich: Nutzen Sie die eigenen Dø-Spalten für #7 statt der #6-Spalten; ähnliche Nenngrößen machen Matrizen nicht austauschbar.
Verfügbare Serien: L1–L3

IFI #8 / DIN ST 4.2

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 3.3–3.6 mm
Matrizenformen laut Katalog: L1–L3: MA / MB; L4: MB
Katalogvergleich: Prüfen Sie beim Wechsel von L1–L3 zu L4 die Ausführung MB und die Einbauzeichnung des Paares.
Verfügbare Serien: L1–L4

IFI #10 / DIN ST 4.8

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 3.7–4.2 mm
Matrizenformen laut Katalog: L1–L3: MA / MB; L4–L5: MB
Katalogvergleich: Vergleichen Sie L1–L5 anhand der Nutlänge der genauen Spalte; L4 und L5 verwenden für diese Größe MB.
Verfügbare Serien: L1–L5

IFI #12 / DIN ST 5.5

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 4.3–5.1 mm
Matrizenformen laut Katalog: L1–L3: MA / MB; L4: MB; L5–L7: MC
Katalogvergleich: Berücksichtigen Sie vor der Maschinenprüfung MA/MB bei L1–L3, MB bei L4 und MC bei L5–L7.
Verfügbare Serien: L1–L7

IFI #14 / DIN ST 6.3 (Größte)

Drahtdurchmesser: nach Schraubenzeichnung und gewählter Gewindeart bestätigen
Spitzendurchmesser Dø laut aktuellem Katalog: 5.3–5.7 mm
Matrizenformen laut Katalog: L1–L3: MB; L4–L7: MC
Katalogvergleich: Prüfen Sie MB bei L1–L3 und MC bei L4–L7. Der Dø-Bereich beginnt bei 5,3 mm; eine Spalte für 5,2 mm ist nicht vorhanden.
Verfügbare Serien: L1–L7

Wählen Sie den Code aus Serie und genauem Dø-Katalogfeld. Prüfen Sie danach Nutlänge, Matrizenausführung und Einbaumaße. Den Drahtdurchmesser bestätigen Sie anhand der ausgefüllten Zeile für die Gewindeart und der freigegebenen Rohlingzeichnung; ein leeres Feld erlaubt keine automatische Interpolation.

Die L-Serie anhand der Zeichnung wählen

Vergleichen Sie Spitzendurchmesser, Nutlänge und vollständiges Profil der Schraubenzeichnung mit dem Katalog. Für dieselbe Schraubengröße können mehrere Serien verfügbar sein; die Seriennummer allein weist keine geprüfte Bohrleistung aus.

Prüfung	Benötigte Angaben
Katalogkandidat	Schraubengröße und genaues Dø-Feld
Spitzengeometrie	Nuten, Schneiden, Übergänge und Gewindeanfang
Matrizeneinbau	MA/MB/MC-Ausführung, Körper und Maschinenaufnahme
Umformversuch	Tatsächlicher Draht, Schmierung, Last, Füllung und Maße
Fertigschraubenprüfung	Schichtwerkstoffe, Abstände, Bohren und Gewindeeingriff

Die Untergrunddicke gehört zu den Prüfbedingungen der fertigen Schraube. Die Matrize formt dagegen einen Drahtrohling. Prüfen Sie beide Vorgänge getrennt, um Herstellbarkeit und Eignung der Verbindung zu bewerten.

Anforderungen für Exportaufträge

Bei Exportaufträgen ist die Spezifikation des Käufers maßgebend. Halten Sie IFI-Nummer, DIN/ISO-Verweis, Normausgabe und Zeichnung ausdrücklich fest, statt sie aus dem Zielland abzuleiten.

Beschaffung — Größe, Kopf, Spitze und Gewinde in der freigegebenen Zeichnung.
Abnahme — Werkstoff, Wärmebehandlung, Beschichtung und Prüfverfahren.
Werkzeugbestand — Planung nach tatsächlichen Aufträgen und freigegebenen Produktfamilien; eine Region belegt weder Marktanteil noch Größenrangfolge.

Zu überprüfende Qualitätsspezifikationen

Legen Sie getrennte Abnahmekriterien für Matrize und fertige Schraube fest:

Maße und Messung — Spitzendurchmesser, Nutprofil und Toleranzen in der Zeichnung festlegen; Messverfahren und Stichprobe vereinbaren.
Oberfläche — Rauheit, Bearbeitungsspuren und Schneidenzustand prüfen. Polieren zusammen mit Maßänderung und Umformergebnis bewerten.
Matrizenpaar und Ausrichtung — Orientierung der Hälften, Unterstützung in der Aufnahme und Symmetrie der geformten Spitze kontrollieren.
Werkstoffnachweis — Genaue Sorte, Hersteller und Lieferzustand dokumentieren; der Binderanteil allein beschreibt keine vollständige Hartmetallsorte.
Funktion — Bohr- und Verbindungsleistung der fertigen Schraube am vereinbarten Schichtaufbau prüfen.

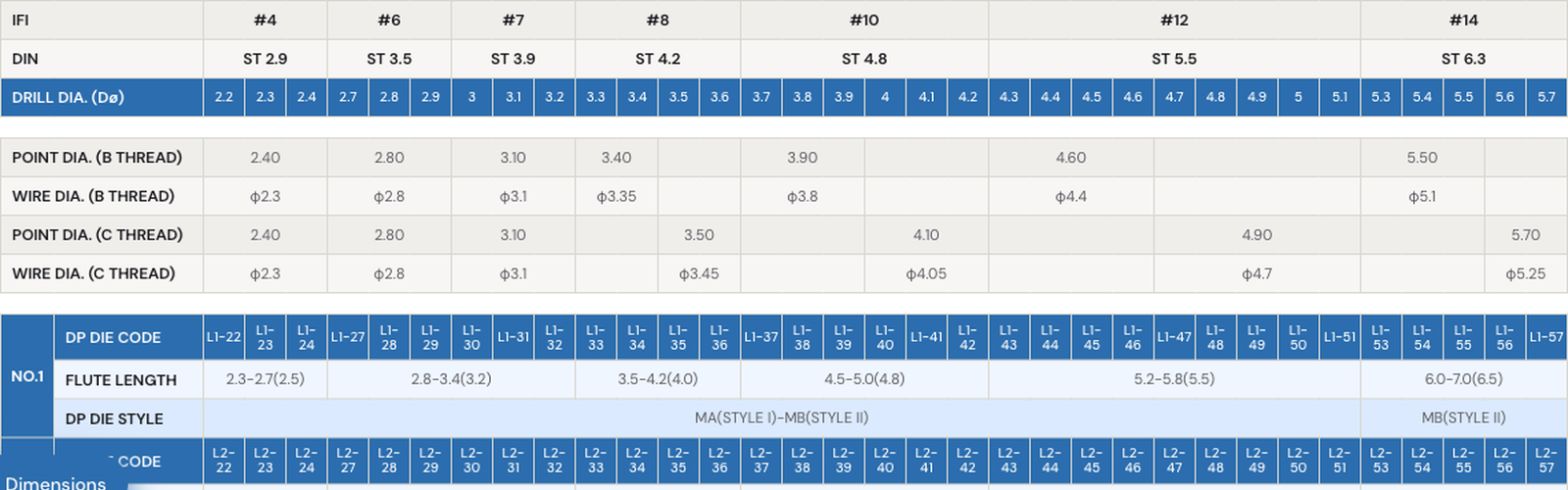

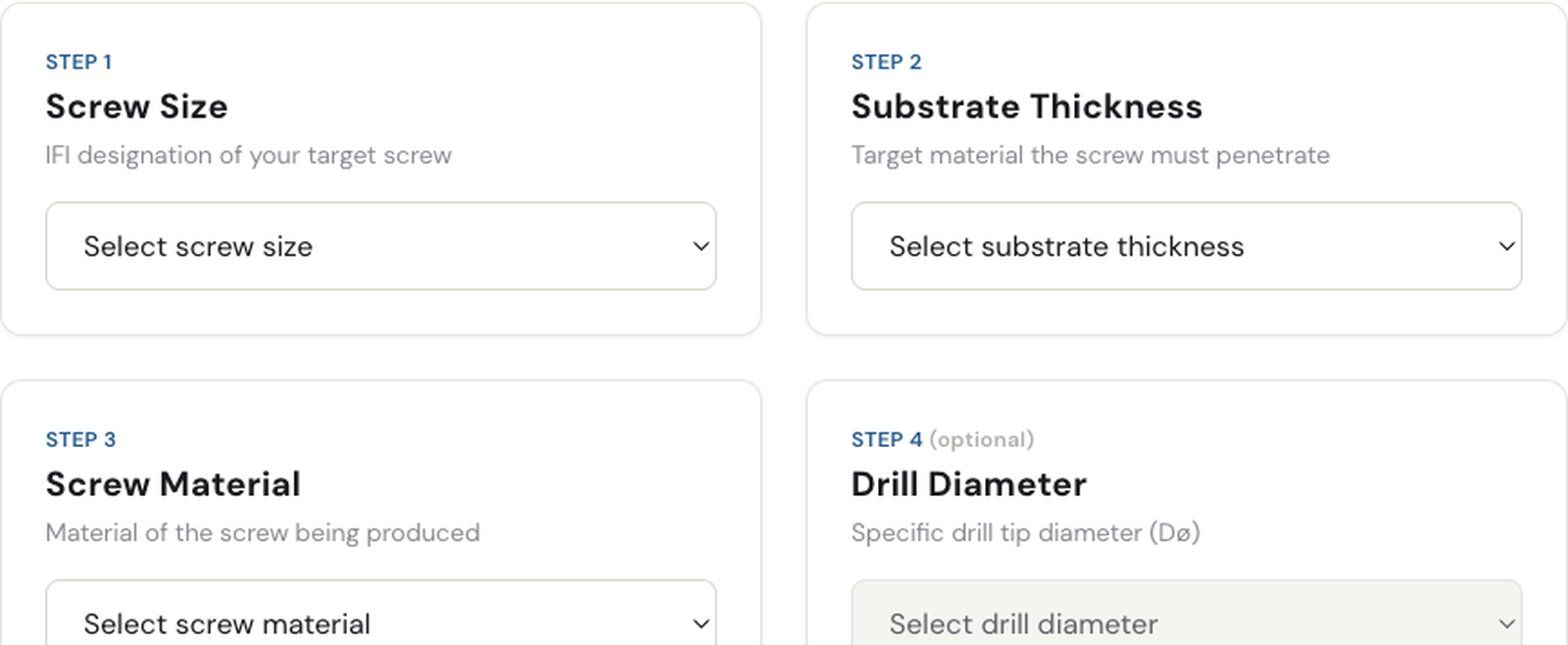

Die richtige Matrize für Ihre Schraubengröße finden

ZLD Precision Mold fertigt Bohrspitzenmatrizen für den gesamten Bereich der Bohrschraubengrößen — IFI #4 bis #14, DIN ST2.9 bis ST6.3 — im Gesamtkatalog L1–L7, mit größenabhängiger Serienverfügbarkeit. Verwenden Sie unsere interaktive Spezifikationstabelle, um den exakten Matrizen-Code für Ihre Schraube zu finden, oder kontaktieren Sie uns für individuelle Spezifikationen.
